Розрахунок та проєктування анкерування парапетів з автоклавного газобетону

Автоклавний газобетон (АГБ) стає дедалі помітнішим у сучасному будівництві завдяки своїм високим показникам екологічності (сталості), низькій вазі матеріалу та відмінним теплотехнічним характеристикам. Хоча АГБ широко використовується у фасадних конструкціях та огороджувальних системах будівель, нормативна база для його конструктивного проєктування розвинена набагато менше, ніж для залізобетону. Наявна література надає лише обмежені вказівки щодо анкерування компонентів з АГБ, оскільки АГБ за своєю природою поводиться інакше, ніж традиційні матеріали, такі як залізобетон. Крім того, компоненти з АГБ є практичною альтернативою звичайним залізобетонним вузлам, дозволяючи скоротити терміни будівництва та зменшити витрати ручної праці на майданчику. Це дослідження представляє систематичний підхід до оцінки несучої здатності анкерування елементів з АГБ, що використовуються в конструкціях парапетів. Дана робота має на меті послужити як довідковим матеріалом для інженерів-практиків, так і основою для подальших досліджень щодо безпечного та ефективного застосування АГБ у будівництві парапетів.

Парапетні панелі з автоклавного газобетону (АГБ) представляють собою сучасне та ефективне рішення для багатоповерхових житлових або промислових об’єктів. Ці великоформатні армовані стінові елементи спеціально розроблені для задоволення вимог сучасної будівельної практики, забезпечуючи як конструкційну надійність, так і ефективність будівництва. Висока точність розмірів та оптимізований формат дозволяють встановлювати парапетні панелі з АГБ швидко та економічно. Це не тільки зменшує витрати ручної праці на майданчику та час використання риштувань, але й мінімізує витрати на зберігання та логістику. Завдяки швидкості монтажу до 100 погонних метрів на день ці елементи значно прискорюють робочі процеси в будівництві [1].

Парапетні панелі з АГБ є сталою альтернативою традиційним залізобетонним рішенням, зокрема для плоских покрівель та подовжених зон парапетів. Оптимізація теплових містків дає чітку перевагу над звичайними матеріалами, такими як залізобетон, а показник вогнестійкості EI 90 забезпечує безпеку відповідно до стандартів протипожежного захисту [1].

Для влаштування парапету великоформатні армовані елементи з АГБ встановлюються на покрівлю на шар розчину. На кінцях парапетних елементів передбачені виїмки для розміщення сполучної арматури, що виходить із плити; згодом арматура монолітиться шляхом заповнення виїмок бетонним розчином для створення структурного зв'язку.

Критичним аспектом практики застосування фасадів з АГБ є анкерування під дією динамічних навантажень. Належне анкерування є необхідним для забезпечення конструкційної стійкості системи, особливо під дією вітрового навантаження. Елементи розраховані на протидію типовим вітровим діям у різних зонах вітрового навантаження, забезпечуючи достатню несучу здатність як під дією тиску, так і під дією сил відсмоктування. Це дослідження зосереджене на структурному аналізі та проєктуванні анкерування парапетних елементів з АГБ у будівництві.

Вітрове навантаження та зусилля на контактній поверхні

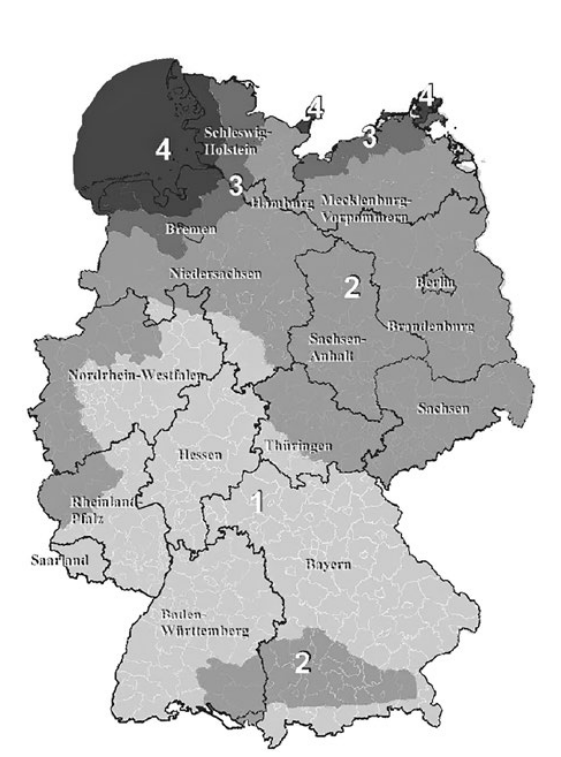

Зони вітрового навантаження в Німеччині поділені на чотири зони, як показано на Рис. 1. Карта Німеччини та основні значення базової швидкості вітру vb,0 повинні визначатися відповідно до вітрової зони, зазначеної в Таблиці 1.

У цій роботі було застосовано вітрове навантаження для Зони 2, щоб охопити вимоги інших зон. Крім того, ми пропонуємо використовувати коефіцієнт динамічного впливу («whipping effect factor») для всіх проєктів висотою до 30 метрів, щоб досягти стандартизованого конструктивного рішення, застосовного для всіх зон.

Як видно з Рис. 1, вітрові зони 1 та 2 охоплюють приблизно 80% території країни. Решта території складається переважно із зони 3 (близько 15%) та зони 4 (близько 5%), які розташовані переважно на півночі та вздовж узбережжя.

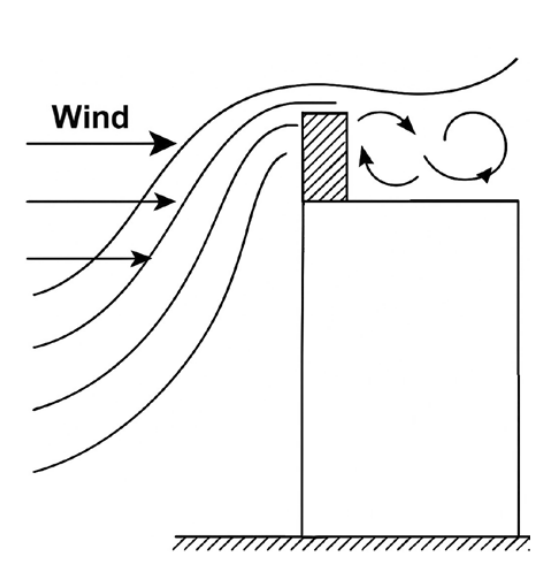

Рис. 2: Ефект вітрового «хлиста» на парапеті будівлі
